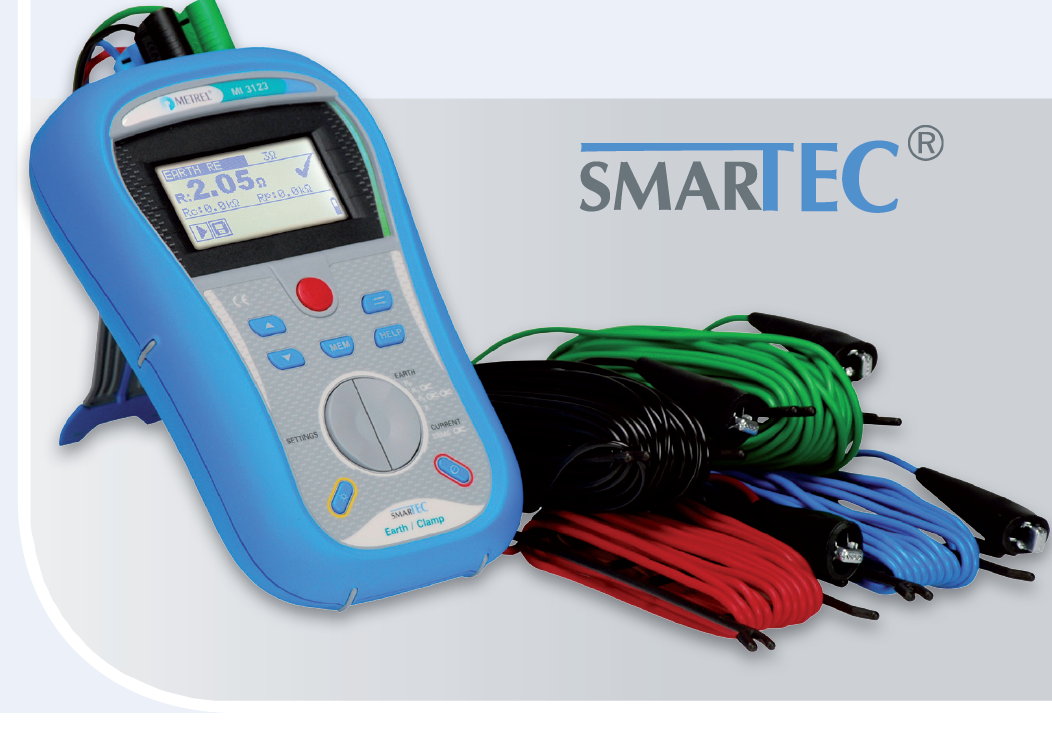

Metrel MI 3123 - Smartec Earth Clamp - Kazıklı ve Kazıksız Topraklama Test Cihazı
Metrel MI 3123 Smartec Earth Clamp, profesyonel topraklama ölçümlerinde yüksek doğruluk ve kullanım kolaylığı sunan çok fonksiyonlu bir topraklama test cihazıdır.
Hem klasik kazıklı ölçüm yöntemi hem de akım pensleri kullanılarak gerçekleştirilen kazıksız ölçüm yöntemlerini destekleyerek farklı saha koşullarında güvenilir sonuçlar elde edilmesini sağlar.
Metrel MI 3123; topraklama direnci, seçici topraklama direnci, özgül toprak direnci, kaçak akım ve yük akımı ölçümleri yapabilmektedir.

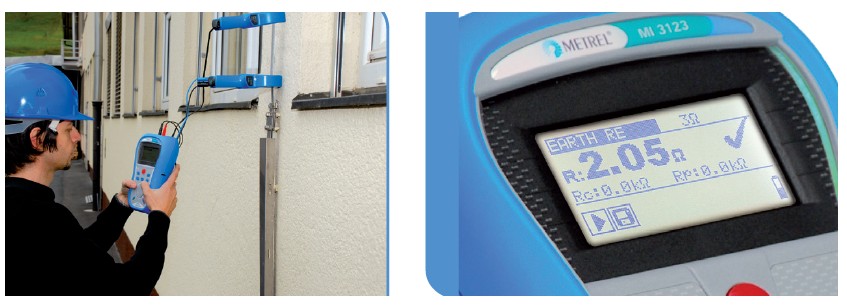

Özellikle kazık çakılmasının mümkün olmadığı tesislerde, mevcut topraklama sistemi üzerinden akım pensleri kullanılarak ölçüm yapılabilmesi önemli bir avantaj sağlar.
CAT IV güvenlik kategorisine uygun olarak tasarlanan Metrel MI 3123, enerji dağıtım sistemleri, endüstriyel tesisler, yıldırımdan korunma sistemleri ve elektrik tesisatlarının periyodik kontrollerinde güvenle kullanılabilir.
Yüksek gürültü bağışıklığı sayesinde zorlu endüstriyel ortamlarda dahi kararlı ve hassas ölçümler gerçekleştirir.
PASS/FAIL değerlendirme özelliği ve yeşil-kırmızı durum göstergeleri sayesinde Metrel MI 3123 ile ölçüm sonuçları hızlı şekilde yorumlanabilir.
Aydınlatmalı geniş ekranı, dahili hafızası, USB ve RS232 haberleşme arayüzleri saha ve raporlama çalışmalarını kolaylaştırırken, manyetik tutucu sistemi kullanıcıya eller serbest çalışma konforu sunar.
Topraklama sistemlerinin kurulumu, doğrulanması ve periyodik kontrolleri için geliştirilen Metrel MI 3123; tek cihazla kazıklı ve kazıksız ölçüm yapabilen yapısı sayesinde elektrik bakım ekipleri, mühendisler, denetim firmaları ve saha teknisyenleri için ideal bir çözümdür.
Metrel MI 3123 - Öne Çıkan Özellikler
✅ Kazıklı ve kazıksız topraklama direnci ölçümü
✅ Akım pensleri ile seçici topraklama testi
✅ Özgül toprak direnci (Soil Resistivity) ölçümü
✅ Kaçak akım ve yük akımı ölçümü
✅ CAT IV güvenlik standardına uygun tasarım
✅ PASS / FAIL değerlendirme sistemi
✅ Manyetik tutucu ile eller serbest kullanım
✅ USB ve RS232 haberleşme bağlantıları
✅ Dahili hafıza ve veri kayıt özelliği
✅ Endüstriyel ve enerji uygulamaları için ideal çözüm
Özetle; Metrel MI 3123 Smartec Earth Clamp, hem kazıklı hem de kazıksız yöntemlerle topraklama direnci ölçümü yapabilen profesyonel bir topraklama test cihazıdır.
Toprak özdirenci, kaçak akım ve yük akımı ölçümlerini tek cihazda birleştirerek elektrik tesisatları, enerji dağıtım sistemleri ve yıldırımdan korunma uygulamalarında kapsamlı test imkânı sunar.
CAT IV güvenlik standardına uygun yapısı, yüksek ölçüm doğruluğu ve veri kayıt özellikleriyle saha profesyonelleri için ideal bir çözümdür.

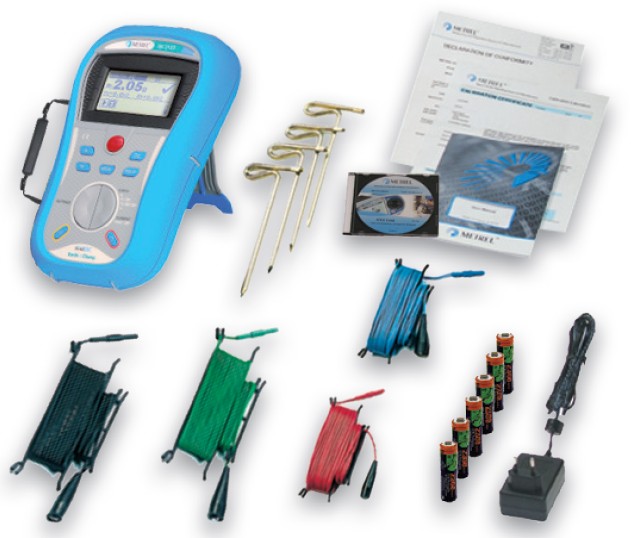

Metrel MI 3123 - Teslimat İçeriği
Metrel MI 3123 Smartec Earth Clamp (Topraklama Test Cihazı)
4 adet topraklama kazığı
20 m yeşil test kablosu
20 m siyah test kablosu
4.5 m kırmızı test kablosu
4.5 m mavi test kablosu
El askısı
Güç adaptörü
6 adet şarj edilebilir NiMH AA pil
Kullanım dokümanları
Fabrika doğrulama ve test belgeleri
Teknik Özellikler
|
Özellik |
Değer |
|
Topraklama Direnci Ölçümü |
0.00 Ω – 9999 Ω |
|
Ölçüm Metotları |
4 Kutuplu (Kazıklı), Tek Pensli, Çift Pensli |
|
Özgül Toprak Direnci Ölçümü |
Var |
|
Kaçak Akım Ölçümü |
0 mA – 19.99 A TRMS |
|
Yük Akımı Ölçümü |
Var |
|
Test Frekansı |
125 Hz |
|
Ekran |
Aydınlatmalı LCD |
|
Veri Hafızası |
1900 Ölçüm |
|
Haberleşme |
USB, RS232 |
|
Güvenlik Kategorisi |
CAT IV |
|
Koruma Sınıfı |
IP40 |
|
Güç Kaynağı |
6 x AA Pil / Şarj Edilebilir Pil |
|
Çalışma Süresi |
Yaklaşık 20 Saat |
|
Boyutlar |
140 x 80 x 230 mm |
|
Ağırlık |
0.85 kg |
