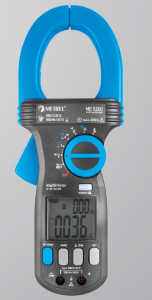

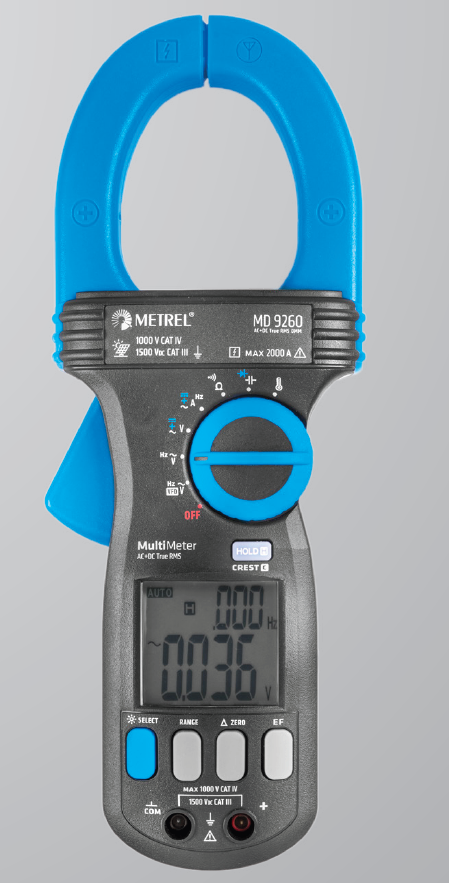

Metrel MD 9260 TRMS Solar PV Pens Ampermetre
Metrel MD 9260 TRMS Solar PV Pens Ampermetre
Metrel MD 9260 güneş enerjisi santralleri, rüzgâr türbinleri, UPS sistemleri ve yüksek güçlü DC uygulamalarında güvenli ölçüm için geliştirilmiş profesyonel TRMS Solar PV pens ampermetredir. CAT III 1500V DC güvenlik seviyesiyle 1500V DC gerilim ölçümü yapar ve 2000A seviyesine kadar AC/DC akımı pens üzerinden kontrol eder. Böylece PV dizi, inverter, batarya ve ana iletken kontrollerinde geniş bir ölçüm kapasitesi sunar.
Metrel MD 9260, True RMS teknolojisi sayesinde sinüs biçimli ve bozulmuş sinyallerde güvenilir ölçüm desteği sağlar. AC/DC gerilim ve akımın yanı sıra direnç, kapasitans, frekans ve sıcaklık ölçümlerini tek cihazda birleştirir. VFD alçak geçiren filtresi, frekans kontrollü sürücülerdeki elektriksel gürültünün etkisini azaltarak ölçüm kararlılığını destekler; Crest işlevi ise 5ms kadar kısa süreli tepe değerlerini yakalar.
Metrel MD 9260 otomatik ve manuel kademe, bağıl sıfır, diyot testi, sesli süreklilik ve temassız elektrik alanı algılama işlevleriyle günlük saha çalışmalarını kolaylaştırır. K tipi termokuplla 1000°C seviyesine kadar sıcaklık ölçümü; opsiyonel bilgisayar bağlantısıyla doğrudan veri kaydı yapılabilir. CAT IV 1000V, CAT III 1500V DC ve 12kV geçici aşırı gerilim koruması, uygun test aksesuarları ve güvenli çalışma prosedürleriyle Metrel MD 9260 yüksek enerjili uygulamalara uyum sağlar.

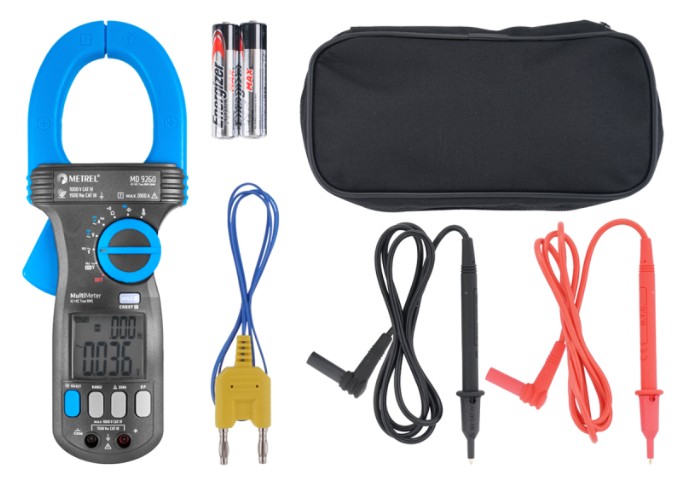

Teslimat İçeriği: Metrel MD 9260 TRMS Solar PV pens ampermetre, 2 adet AMD 9026 problu test kablosu, AMD 9023 K tipi termokupl probu, 1,5V AA pilleri, yumuşak taşıma çantası ve kullanım kılavuzu
Metrel MD 9260 Öne Çıkan Özellikler
Gerilim Ölçümü
| DC Gerilim | 6,000 V ... 1500 V |
| DC Gerilim Doğruluğu | ±(okunan değerin %0,5'i + 5 dijit) |
| AC Gerilim | 6,000 V ... 1000 V, 50 ... 400 Hz |
| AC Gerilim Doğruluğu | ±(okunan değerin %1,2'si + 5 dijit) |
| AC+DC Gerilim | 6,000 V ... 1000 V |
| AC+DC Gerilim Doğruluğu | ±(okunan değerin %1,4'ü + 7 dijit) |
Akım Ölçümü
| DC Akım | 200,0 A ... 2000 A |
| DC Akım Doğruluğu | ±(okunan değerin %2,0'si + 5 dijit) |
| AC Akım | 200,0 A ... 2000 A, True RMS |
| Ölçüm Özellikleri | Bağıl sıfır, otomatik ve manuel kademe, Crest tepe yakalama |
Elektriksel Ölçümler ve İşlevler
| Frekans / VFD | VFD modunda 10 ... 400 Hz |
| Sıcaklık | K tipi termokupl ile 1000 °C seviyesine kadar |
| Ek Ölçümler | Direnç, kapasitans ve frekans |
| Test İşlevleri | Diyot testi, sesli süreklilik ve temassız elektrik alanı algılama |
| Crest İşlevi | 5 ms kadar kısa tepe değerlerini yakalama |
Genel Teknik Bilgiler
| Model | MD 9260 TRMS Photovoltaic Clamp Meter |
| Güç Kaynağı | 2 adet 1,5 V AA pil |
| Güvenlik Kategorisi | CAT III 1500 V DC; CAT IV 1000 V |
| Geçici Aşırı Gerilim Koruması | 12 kV |
| Kademe Seçimi | Otomatik ve manuel |
| Bilgisayar Bağlantısı | Opsiyonel bağlantı ile doğrudan PC veri kaydı |
| Uygulamalar | 1500 V'a kadar solar PV sistemleri, rüzgâr enerjisi sistemleri, UPS ve büyük batarya sistemleri, yüksek güçlü endüstriyel uygulamalar |
Opsiyonel Aksesuarlar
| PC Bağlantı Aksesuarı | Ölçümlerin doğrudan bilgisayara kaydedilmesi için uyumlu opsiyonel bağlantı aksesuarı |
Teknik Not: 1500 V DC güneş enerjisi dizilerinde ölçüm ciddi elektrik arkı ve elektrik çarpması riski taşır. Test kabloları, problar ve kişisel koruyucu ekipman ölçüm kategorisine ve gerilim seviyesine uygun olmalı; pensle akım ölçümünde yalnızca tek iletken çene içine alınmalıdır.
