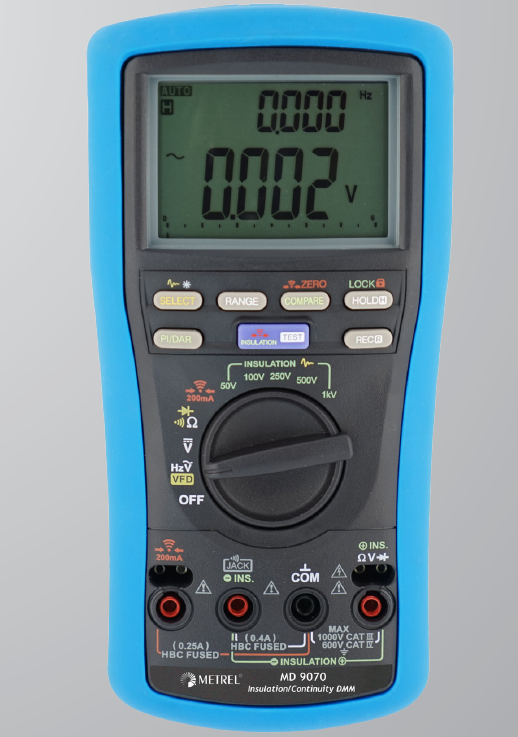

METREL MD 9070 İzolasyon ve Süreklilik Ölçer TRMS Multimetre
METREL MD 9070 İzolasyon ve Süreklilik Ölçer TRMS Multimetre
METREL MD 9070 izolasyon direnci, koruma iletkeni sürekliliği ve temel elektriksel ölçümleri tek gövdede birleştiren profesyonel TRMS multimetredir. 50V, 100V, 250V, 500V ve 1000V izolasyon test gerilimleri ile elektrik tesisleri, motorlar, kablolar, makineler ve bakım uygulamalarında ayrıntılı izolasyon kontrolü yapılmasına yardımcı olur. CAT IV 600V ve CAT III 1000V güvenlik kategorileri, uygun test aksesuarlarıyla METREL MD 9070 zorlu saha koşullarında kullanımı destekler.
METREL MD 9070 25 TΩ seviyesine kadar izolasyon direnci ölçümünün yanında PI ve DAR analizleriyle izolasyonun zamana bağlı davranışını değerlendirme olanağı sunar. 200mA üzerindeki test akımıyla düşük dirençli koruma iletkeni süreklilik ölçümü yapabilir. Çift dijital ekran, arka aydınlatma, otomatik kademe ve kilitleme işlevi sayesinde test değerleri kolayca izlenir ve uzun süreli izolasyon testleri daha pratik yürütülür.
METREL MD 9070 AC/DC gerilim, direnç, şebeke frekansı ve diyot testi işlevlerini de içerir. True RMS ve VFD filtre özellikleri, frekans kontrollü sürücülerin bulunduğu sistemlerde gürültülü ve bozulmuş sinyallerin daha güvenilir değerlendirilmesine yardımcı olur. Veri tutma, hafıza, MIN/MAX/AVG, bağıl ölçüm, otomatik kapanma ve sıfırlama gibi ek işlevler bakım, devreye alma ve arıza tespit süreçlerini hızlandırır.

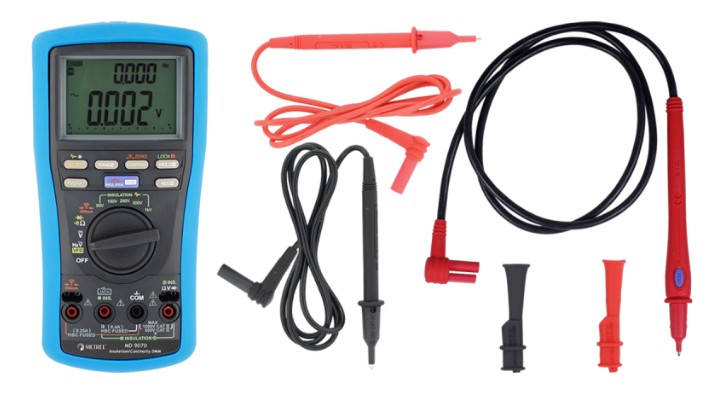

Teslimat İçeriği: kauçuk koruyucu kılıflı METREL MD 9070 multimetre, 2 adet problu test kablosu, 2 adet yalıtımlı krokodil klips, 1 adet problu izolasyon/süreklilik test kablosu, 4 adet 1,5V AA pil ve kullanım kılavuzu
METREL MD 9070 Öne Çıkan Özellikler
İzolasyon Direnci Ölçümü
| Test Gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V |
| Maksimum İzolasyon Direnci | 25 TΩ |
| Analiz İşlevleri | PI (Polarizasyon İndeksi) ve DAR (Dielektrik Absorpsiyon Oranı) |
| Test Kilidi | Uzun süreli ölçümler için Lock işlevi |
Koruma İletkeni Süreklilik Ölçümü
| Ölçüm Aralığı | 0,015 ... 2,199 Ω, test akımı > 200 mA |
| Doğruluk | ±(okunan değerin %1,5'i + 3 dijit) |
| Ölçüm Aralığı | 0,15 ... 21,99 Ω, test akımı > 90 mA |
| Doğruluk | ±(okunan değerin %1,5'i + 3 dijit) |
| Sesli Süreklilik | 20 ... 200 Ω arasında, tepki süresi < 30 ms |
Gerilim, Direnç ve Frekans Ölçümü
| TRMS AC Gerilim | 6,000 ... 1000 V, 50 Hz ... 5 kHz |
| VFD AC Gerilim | 600,0 V, 10 ... 440 Hz |
| DC Gerilim | 6,000 ... 1000 V |
| Direnç | 600,0 Ω ... 60,00 MΩ |
| Şebeke Frekansı | 10 ... 440 Hz VFD kademesinde; 10 Hz ... 20 kHz diğer gerilim kademelerinde |
| Diyot Testi | 2,000 V |
Kayıt ve Kullanım İşlevleri
| Ekran | Çift dijital, arka aydınlatmalı |
| Kademe Seçimi | Otomatik |
| Değer Analizi | MIN / MAX / AVG ve diferansiyel ölçüm |
| Ek İşlevler | Data Hold, hafıza, bağıl ölçüm, otomatik kapanma, frekans filtresi, Lock ve Reset |
Genel Teknik Bilgiler
| Model | MD 9070 Insulation / Continuity Digital Multimeter |
| Güç Kaynağı | 4 adet 1,5 V AA pil, IEC LR6 |
| Güvenlik Kategorisi | CAT IV 600 V; CAT III 1000 V |
| Koruma Sınıfı | IP40 |
| Boyutlar | 103 x 64,5 x 208 mm |
| Ağırlık | 635 g |
| İlgili Standartlar | IEC/EN 61557-1, IEC/EN 61557-2, IEC/EN 61557-4; IEC/UL/EN 61010-1 |
Opsiyonel Aksesuarlar
| Uyumlu Aksesuarlar | Metrel uyumlu yedek test kabloları, problar ve krokodil klipsler için güncel aksesuar listesini kontrol ediniz. |
Teknik Not: İzolasyon testi yalnızca enerjisi kesilmiş ve kapasitif yükleri güvenli şekilde boşaltılmış devrelerde yapılmalıdır. Elektronik kartlar, sürücüler, haberleşme cihazları ve aşırı gerilim koruma elemanları uygulanacak test geriliminden etkilenebileceği için ölçüm öncesinde devreden ayrılmalı veya üretici talimatlarına göre korunmalıdır.
