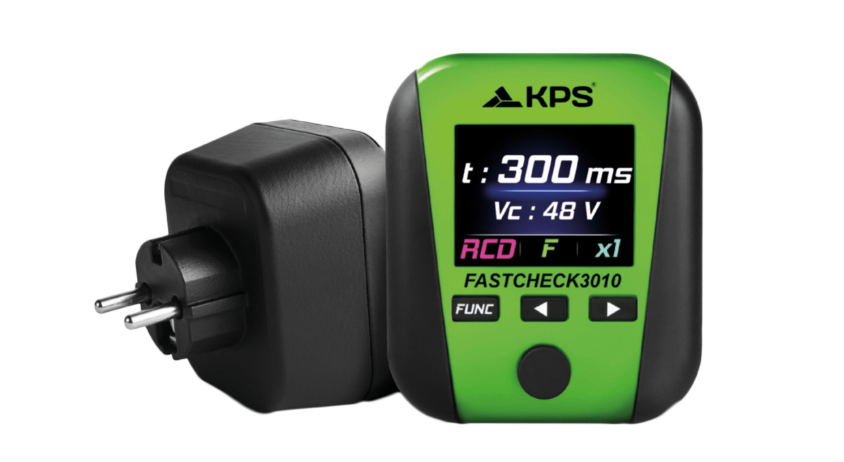

KPS FASTCHECK3010 Cep Tipi Multifonksiyon Tesisat Test Cihazı
KPS FASTCHECK3010 Cep Tipi Multifonksiyon Tesisat Test Cihazı

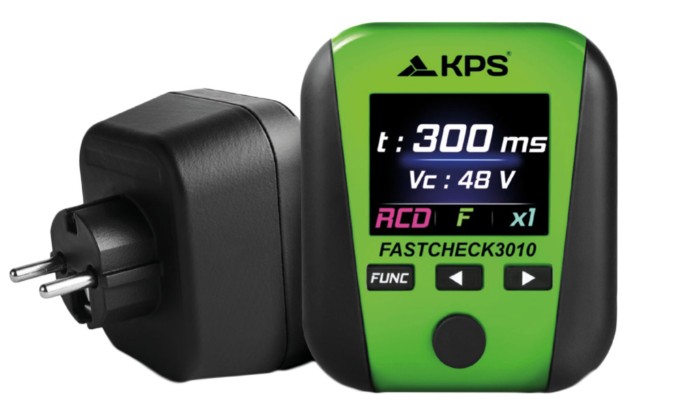

KPS FASTCHECK3010 cep tipi multifonksiyon tesisat test cihazı, elektrik tesisatlarının temel güvenlik kontrollerini kompakt bir cihazla gerçekleştirmek için geliştirilmiştir. Doğrudan Schuko prize bağlanan cep tipi tasarım; priz bağlantı kontrolü, TRMS gerilim ölçümü, RCD testi, çevrim empedansı ve harmonik analizi gibi önemli işlevleri sahada kolayca kullanıma sunar.
KPS FASTCHECK3010 190 ... 265 V AC aralığında L-N gerilimini ve 42 ... 69 Hz frekansı ölçer. Priz test işlevi; açık toprak, açık nötr, faz-nötr veya faz-toprak ters bağlantısı ve 50 V üzerindeki temas gerilimi gibi tesisat sorunlarının hızlı biçimde belirlenmesine yardımcı olur. Renkli 1,77 inç TFT ekran, ölçüm değerlerinin ve test sonuçlarının kolayca izlenmesini sağlar.
KPS FASTCHECK3010 30 mA AC, A ve F tipi kaçak akım koruma şalterlerinin 1/2x, 1x ve 5x testlerini destekler. Otomatik test modu ve temas gerilimi ölçümü, RCD kontrollerinin daha düzenli yürütülmesini sağlar. Standart veya düşük test akımıyla gerçekleştirilebilen çevrim empedansı ölçümü, uygun koşullarda koruma cihazının gereksiz açmasını önlemeye yardımcı olur.
KPS FASTCHECK3010 TT sistemlerinde topraklama çevrimi ve temas gerilimi, TN sistemlerinde ise L-PE çevrim empedansı ile tahmini kısa devre akımının değerlendirilmesini destekler. 49. dereceye kadar gerilim harmonikleri ve toplam harmonik bozulma oranı ölçümü, şebeke kalitesiyle ilgili ek bilgi sağlar.
KPS FASTCHECK3010 Bluetooth bağlantısı ve 64 kayıt kapasiteli belleği sayesinde ölçüm sonuçlarını KPS FASTCHECK uygulamasına aktarabilir. Mobil cihaz üzerinden rapor oluşturma ve kalibrasyon sertifikasına erişim özellikleri, saha sonuçlarının düzenli biçimde belgelenmesini kolaylaştırır. CAT III 300 V güvenlik kategorisi ve ilgili IEC standartlarına uygunluğu, profesyonel tesisat kontrolü ve bakım uygulamalarını destekler.
Teslimat İçeriği: KPS FASTCHECK3010 cep tipi multifonksiyon tesisat test cihazı, taşıma çantası, kalibrasyon sertifikası ve kullanım kılavuzu
KPS FASTCHECK3010 Öne Çıkan Özellikler
Gerilim ve Priz Testi
| AC Gerilim Ölçümü | 190 ... 265 V TRMS |
| Çözünürlük | 1 V |
| Doğruluk | ±(ölçümün %1,0’ı + 3 dijit) |
| Frekans | 42 ... 69 Hz |
| Frekans Çözünürlüğü | 0,1 Hz |
| Priz Bağlantı Kontrolü | Açık toprak veya nötr, faz/nötr ve faz/toprak ters bağlantısı, temas gerilimi >50 V |
RCD Testi
| Desteklenen RCD Tipleri | AC, A ve F |
| Nominal Test Akımı | 30 mA |
| Test Kademeleri | 1/2x, 1x ve 5x |
| Test Faz Açısı | 0° ve 180° |
| Otomatik Test | Mevcut |
| Zaman Çözünürlüğü | 0,1 ms |
| Zaman Doğruluğu | ±(2 ms + 2 dijit) |
| Temas Gerilimi Ölçümü | Mevcut |
Çevrim Empedansı
| Ölçüm Aralığı | 0,01 ... 999 Ω |
| 9,99 Ω Kademesi | 0,01 Ω çözünürlük; ±(%5,0 + 8 dijit) |
| 99,9 Ω Kademesi | 0,1 Ω çözünürlük; ±(%5,0 + 8 dijit) |
| 999 Ω Kademesi | 1 Ω çözünürlük; ±(%5,0 + 8 dijit) |
| Standart Test Akımı | 15 mA |
| Düşük Test Akımı | 6 mA |
| TT Sistemi | Topraklama çevrimi ve temas gerilimi |
| TN Sistemi | L-PE çevrim empedansı ve tahmini kısa devre akımı |
Harmonik Analizi
| Gerilim Harmoniği | 49. dereceye kadar |
| Harmonik Ölçüm Aralığı | 0,8 ... 256 V |
| Çözünürlük | 0,1 V |
| Doğruluk | ±(ölçümün %3,0’ı + 5 dijit) |
| THD% | Toplam harmonik bozulma ölçümü |
Genel Teknik Bilgiler
| Ekran | 1,77 inç TFT renkli ekran, 6000 sayım |
| Kablosuz Bağlantı | Bluetooth |
| Bellek | 64 kayıt |
| Mobil Uygulama | KPS FASTCHECK APP |
| Boyutlar | 81,5 x 70 x 83 mm |
| Ağırlık | 110 g |
| Besleme | Elektrik şebekesinden |
| Güvenlik Kategorisi | CAT III 300 V |
| Standartlar | IEC 61010-1, IEC 61010-2-30, IEC 61557-3, IEC 61557-6, IEC/EN 61326-1 |
Teknik Not: FASTCHECK3010 yalnızca 190 ... 265 V AC aralığındaki uygun priz devrelerinde kullanılmalı ve 265 V üzerindeki gerilimlere bağlanmamalıdır. Çevrim empedansı ile RCD testleri tesisata test akımı uyguladığından, ölçüm öncesinde bağlı yükler ve koruma düzeni değerlendirilmeli; düşük akım modu RCD’nin gereksiz açmasını azaltmak amacıyla uygun koşullarda seçilmelidir.
